LSI_MegaRAID_SAS_9260-8i_阵列卡在线扩容

我们以超微 X10DRL-i的主板为平台，搭建一颗E5-2603 V4的XEON CPU，两条 三星 16G RECC DDR4 2400内存，一个Intel S3320 150G SSD 为系统盘，机箱电源选择的是超微SC846BE16-R920B，24盘位热插拔，背板支持扩展功能，920W冗余电源。客户因为前期的预算和使用需求，暂时只加5个希捷 4TB V5 128M企业级硬盘做RAID 5，后续根据自己的需求在线扩容。

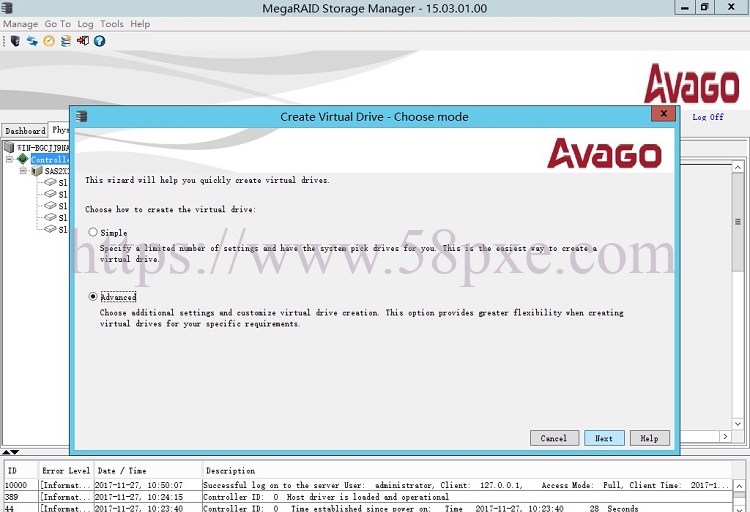

首先，我们先拿4个4T企业级硬盘做一组RAID 5，磁盘阵列的容量为10.915T，RAID 搭建过程如下图：

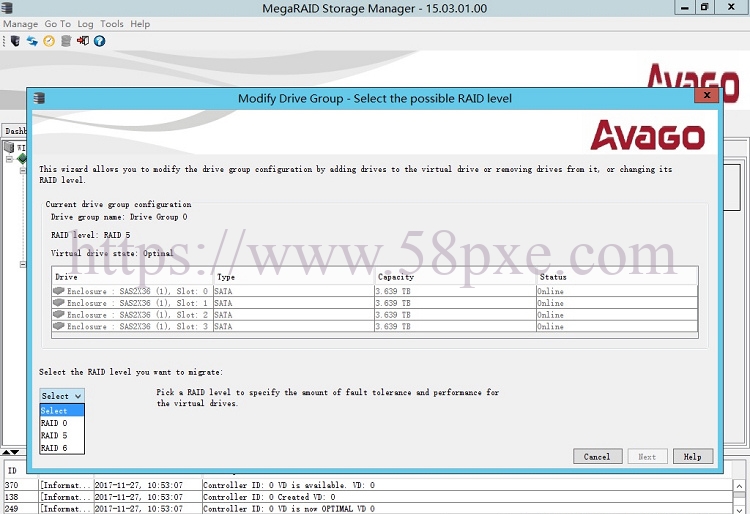

做好阵列以后，还有一个单独的磁盘显示Unconfigured Good，接下来我们进行RAID扩容，如下图右击Drive Group：0，Raid5，点击右键，选择：Modify Drive Group，点击进行修改，系统提示我们选择"yes"，然后系统会提示我们"Select the RAID level" ，
在这里我们要做的是RAID5的扩容，所以还是选择RAID5，"next"，下一步：

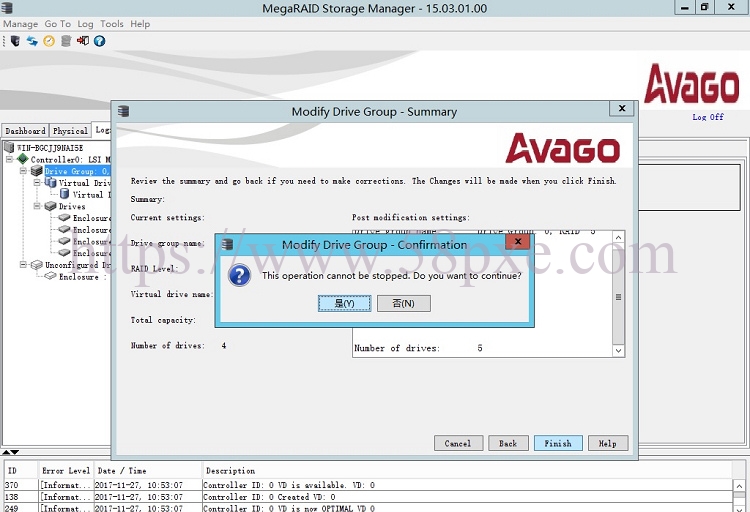

系统提示从RAID5迁移到RAID5 至少还需要选择一块硬盘，系统提示有一块硬盘没有配置，勾选硬盘以后点击"Next"，新扩容以后的磁盘阵列容量为14.553T，下图所示是当前的配置参数和迁移后的配置对比，这里我们看到RAID级别还是RAID5没有变化，RAID成员硬盘个数多了一个，对应的总的磁盘容量也增加了。核对无误后点击完成，会弹出对话框，提示这个操作不可逆，确定***行了。到这里RAID5的扩容***完成了。






回到Logical页面，Unconfigured Drivers已经不见了，返回首页，右侧Background Operations栏目的状态已经变成重建，下面是进度条，当进程到****时，重建完成。重启服务器，保留原分区不变，会在系统下看到磁盘后面多出一块未划分区域，需要手动分区或通过修改分区表将空闲区域加入已存在分区（此操作有风险，操作须谨慎）。
