摘要

Intel S2600CP2和S2600CP4是现在出货量非常大的两款双路服务器主板，很多客户可能会在使用中遇到一些BIOS里面的设置问题，也或许是一些阵列设置方面的问题，现在我们就把这款主板的BIOS设置以及串口阵列设置做一个简单介绍。

首先，从参数上来看，两款主板的区别主要在网卡上面，其他都是一样的。S2600CP2是2个Intel i350千兆网卡，S2600CP4是4个Intel i350千兆网卡；主板的尺寸都是12×13寸的大板；同样都是支持现在***新的LGA 2011 E5-2600 V1和V2系列至强；内存方面，一共是16根内存插槽，可以支持到单根16G RECC DDR3 1600，这个是测试过，可以完全识别，在接下来的BIOS介绍当中，大家可以看到图片介绍；芯片组采用Intel C600芯片组；在板载存储方面，板载了4个SATA2 3GB/s接口，2个SATA3 6GB/s接口，板载了8个SAS接口，不过这个需要通过向Intel 购买KEY来实现SAS功能；主板的扩展插槽是非常丰富，一共是6根扩展插槽，不过值得需要注意的是，第五根 “Slot 5”插槽要使用的话，是需要上第二颗CPU才能使用的，因为现在E5至强CPU里面是集成了PCI-E 控制器的。这6根插槽分别是：

Slot 1: PCIe Gen III x4/x8 electrical with x8 physical connector
Slot 2: PCIe Gen III x8 electrical with x8 physical connector
Slot 3: PCIe Gen III x8 electrical with x8 open-ended physical connector
Slot 4: PCIe Gen III x8 electrical with x8 physical connector
Slot 5: PCIe Gen III x8 electrical with x8 open-ended physical connector.
Slot 6: PCIe Gen III x8 electrical with x16 connector, support riser card.

主板如下图所以：

Intel S2600CP2：

Intel S2600CP4：

OK，介绍完主板的一些参数，接下来我们看看主板BIOS的一些设置和板载串口阵列的一些设置。我们以intel S2600CP4为平台，搭载两颗XEON E5-2620 至强CPU，16根金士顿 16G RECC DDR3 1600内存，两个西数500G硬盘，一个串口DVD光驱，额定500W电源。搭好平台以后，通电，开机，大概等待30秒以后点亮机器，系统会提示按"F2"进入BIOS设置。

进入BIOS以后，首先映入眼帘的就是这张图片，主板BIOS一共有八个大项，分别为1:Main 2:Advanced 3:Security 4:Server Management 5:Boot Options 6:Boot Manager 7:Error Manager 8:Save & Exit；我们首先来看******个大项，Main；这里面有一个比较重要的选项就是"Quiet Boot”，主板默认值是开启的，选项为Enabled；这个时候，开机点亮以后会出现一个Intel巨大的LOGO，这个时候我们就需要按"ESC"来把这个界面跳过，不然的话，这个界面会一直占据显示器界面直到服务器自检完成到系统启动项那里。所以，一般情况，我们会把"Quiet Boot”这个选项调为Disabled；当机器点亮以后，每一样自检都可以在界面里显示出来，这样也方便于我们在后面进行阵列的搭建设置或者做一些其他设置。

接下来，进入第二个大项，"Advanced"，我们主要来看一下这个选项里面的前三项，"Processor Configuration" "Memory Configration" "Mass Storage Controller Configuration" 分别为处理器，内存和板载存储的一些参数设置。

Processor Configuration:在这个选项里面，我们可以看到CPU的一些具体参数，还有一些CPU特殊性能设置，比如"Intel Turbo Boost"睿频加速技术、HT超线程技术等等，都可以在这个选项里面进行开启和关闭。

Memory Configration：这个选项里面，我们可以清晰看到内存插了几根，内存数量和容量大小，参数等一些比较直接的数字。我们的平台就是上了两颗E5-2620至强，然后上了16根金士顿 16G RECC DDR3 1600的内存，内存容量是256G，可以清晰的在这项里面显示出来。

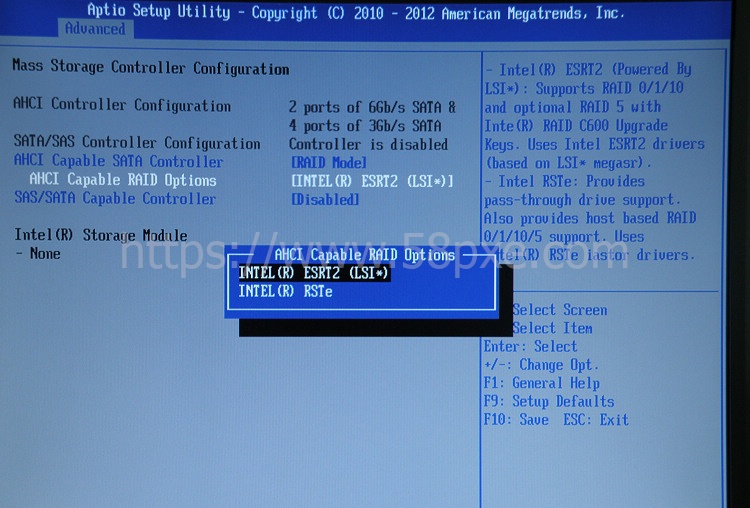

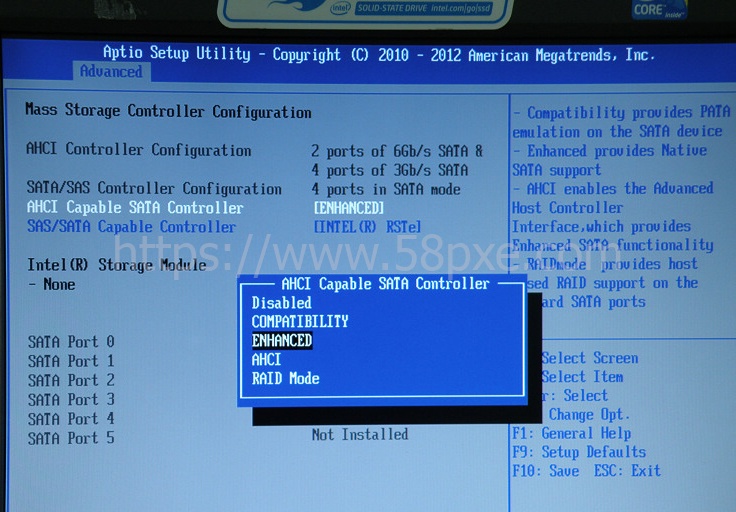

Mass Storage Controller Configuration：板载的存储控制器，这个是需要我们详细来介绍一下的，板载串口阵列的打开和关闭也是在这个大项里面。默认的"SATA Mode"为："AHCI"，如果我们需要做阵列，则需要把"SATA Mode"选项调为"RAID Mode"，这个时候板载串口阵列就是打开的了。而默认的"RAID Mode"是:"INTEL(R) ESRT2 LSI(*)，如果是这个阵列模式，开机点亮以后会提示你按“Ctrl+E“进入阵列设置界面；一般情况下面，我们会把"RAID Mode"调为:INTEL(R) RSTe，如果是这个阵列模式，开机点亮以后会提示你按”Ctrl+I“进入阵列设置界面，如果调为这个选项，方便做RAID 的GHOST，做系统也比较方便。下面我们会分别把两种阵列模式提示以图片的方式展示出来。但是有一点需要特别注意，不管你是用的单盘还是做的阵列，如果恢复了系统的默认值，在重新启动的时候一定要注意修改SATA Mode，不然如果做好了系统重启恢复了BIOS默认值，进系统的时候会出现蓝屏死机的情况。还有一个需要注意的就是，虽然两款主板都是板载了SAS接口的，但是开启SAS功能我们需要向Intel购买KEY才能实现，所以，一般情况下，我们需要把SAS/SATA Capable Controller这个选项调为”Disabled”，也就是说把SAS控制器关闭掉。

说完主要的这三项，我们简单的过一下Advanced里面其他几个小项：

BIOS第三个大项是关于安全设置的，"Security"

BIOS第四个大项是一些服务管理设置，"Server Management"，有一个选项是很多客户都问到过的，"Resume on AC Power Loss"，就是电源缺失管理，比如服务器因为某种原因断电了，你想在电源通电以后自动开机，那么"Resume on AC Power Loss"这个选项就要调为"Power On"；接下来还可以看到系统信息"System Information"以及BMC LAN的一些信息。

BIOS第五个和第六个大项是关于启动项，"Boot Options"我们可以在这里设置******启动项，可以设置硬盘读取的顺序这些；"Boot Manager"这个选项是在不更改任何BIOS的情况下，我们可以直接从"Boot Manager"选项列表中选择确定的启动项进行启动。

BIOS第七个大项是关于系统报错的：

BIOS第八个也是***后一个选项是退出选项，这里有一个比较重要的子选项就是："Load Default Values"，恢复BIOS出厂默认值，当你的BIOS设置不小心调乱了，你就可以通过这个选项来恢复默认值。不过恢复了默认值也要注意，就是在开始的篇幅里面说到的"SATA Mode"，一定要调到正确的那个选项。

好了，Intel S2600CP2和S2600CP4的BIOS相关设置以及板载串口阵列设置都用图文的方式简单介绍了一遍，如果你在使用这两张主板的过程中遇到相关的问题，希望这篇图文解析会对你有所帮助。
