SX1000 x86网吧版ISO刷机教程

2021年6月18日12:43:28 发表评论 143
摘要

本教程提供高恪网吧专版“SX1000”的ISO刷机指南,仅适用于工控平台或多网卡计算机主机,非此类硬件不可同类使用。

一、刷机材料

  1) 工控机、显示器、键盘;
  2) 内存不小于4G的老毛桃启动盘;【启动盘制作】
  3) 网吧版SX1000刷机专用ISO;【点击下载】
  4) 网吧版SX1000全功能稳定版本固件。【点击下载】

二、开始刷机

步骤1:
请将【一、刷机材料】中下载的【网吧版SX1000刷机专用ISO】解压后放入启动盘的刷机文件夹“LMT”里。如启在动盘中没有找到刷机文件夹,请事先手动创建。
>补充:在不同版本的老毛桃启动盘,请注意刷机文件夹的名称。有的是大写的“MYEXT”、有的是大写的“LMT” 。其类型启动盘的刷机文件夹,可以参考其官方说明。
SX1000 x86网吧版ISO刷机教程
步骤2:

请将上显示器、键盘和启动盘连接【工控机】,然后上电。

步骤3:

确认【工控机】上电之后,在BIOS状态下选择U盘启动进入【启动盘】操作界面。
>这个步骤和电脑装Windows系统类似,在设备BIOS界面设置U盘启动或者使用快捷键选择U盘启动(根据设备不同,常见快捷键“F12”、“DEL”、“F11”)。

步骤4:

请在【启动盘】界面中使用键盘进行操作,选择“【10】自定义映像”,单击键盘回车进入下一步(旧版老毛桃:选择启动自定义ISO/IMG文件)。
SX1000 x86网吧版ISO刷机教程
步骤5:

请选择【步骤1】解压后放入刷机文件夹中的【网吧版SX1000刷机专用ISO】,单击键盘回车确认刷机(旧版老毛桃:先选择“自动搜索刷机文件夹下的所有文件”,页面刷新后再选择【步骤1】解压后放入刷机文件夹中的【网吧版SX1000刷机专用ISO】。
SX1000 x86网吧版ISO刷机教程

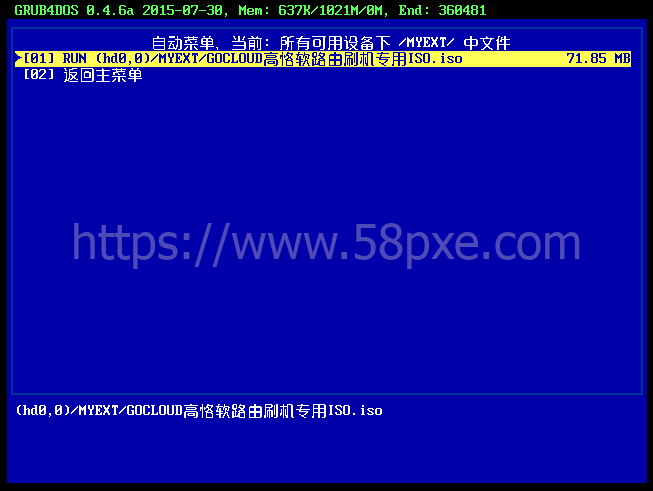

>上图中“自动菜单,当前:所有可用设备下 /MYEXT/中文件”,这个“MYEXT”就是刷机文件夹,如果你在【步骤5】时没有检索到ISO固件,就请核对一下启动盘的刷机文件夹是否准确。

步骤6:

单击键盘回车确认刷机后会进入到刷机界面,请选择工控机物理盘,按y确认后进行烧录。
SX1000 x86网吧版ISO刷机教程
>如果没有识别到硬盘,请将硬盘设置为SATA模式。
>如果不能进上图界面,请将硬盘进行全盘格式化后再进行尝试。

步骤7:

请在提示“烧录成功,5秒后重启设备”后,立即将启动盘从【工控机】上拔出。等待重启后显示器中会出现ISO底包的操作页面,您可以进行以下操作:
1) 查看LAN口信息 ;
2) 配置LAN口参数;
3) 重启路由器。

>注意: LAN口:默认绑定在【工控机】的“ETH0”、默认IP是192.168.1.1、默认用户名密码是admin。可以在此界面将默认IP修改为指定的IP地址。

三、升级网吧版SX1000全功能稳定版本固件

步骤1:

在【工控机】刷高恪的ISO的底包后,需要立即升级到【网吧版SX1000全功能稳定版本固件】,请将PC或者局域网连接到设备的LAN“ETH0”口下,接线如下图:
SX1000 x86网吧版ISO刷机教程
>如果不知道设备LAN口:请插拔内网连接设备的网线,在显示器上有提示“ETH0”的接口就是LAN。

步骤2:

路由器的默认IP是192.168.1.1,请给PC配置与路由器LAN口相同192.168.1.0/24网段的IP。如何通过浏览器输入192.168.1.1来访问路由器的WEB页面,默认用户名admin和默认密码admin。

>如果在显示器界面通过【配置LAN口参数】修改过路由器的LAN口IP,那么请使用新的IP进行访问。
SX1000 x86网吧版ISO刷机教程
步骤3.1: 通过【在线升级】将设备升级到【网吧版SX1000全功能稳定版本固件】

1) 进入路由器WEB管理界面后,在【网络设置】-【外网配置】中配置上网参数。
2) 确定设备能上网后,在【系统管理】-【固件升级】-【在线升级】中按指示升级到【网吧版SX1000全功能稳定版本固件】。
SX1000 x86网吧版ISO刷机教程
步骤3.2: 通过【本地升级】将设备升级到【网吧版SX1000全功能稳定版本固件】

进入路由器的WEB管理界面后,进入 【系统管理】-【固件升级】-【本地升级】中选择【 一、刷机材料】中下载并解压后获取的【网吧版SX1000全功能稳定版本固件】进行升级。
SX1000 x86网吧版ISO刷机教程
>补充:
>最少需要两块网卡,低于两块升级完整版本无法顺利启动。
>升级成功后,带有蜂鸣器的工控机 会出现滴滴滴三声提示, 表示启动成功。
>升级完整包后请敲键盘回车,如果看到提示输入密码【password:】,表明该路由已经升级成功。

步骤4:

【网吧版SX1000刷机专用ISO】底包升级到【网吧版SX1000全功能稳定版本固件】后保留网络配置,所以不要担心升级后断网的问题。

>建议:用户升级到完整版本后,请立即通过WEB界面的【快速向导】-【专家向导】生成专业的流控、分流解决方案。可查看快速上网指南
SX1000 x86网吧版ISO刷机教程
步骤5: 关于KEY文件(授权许可证文件)

升级完成后,路由器会自动生成KEY, 此KEY不限待机台数试用1个月; 超过一个月此KEY对于带机20台PC以下, 所有功能都可用, 不会关闭流控和分流; 如带机高于20台,则会关闭流控和分流, 其余功能均可正常使用。所有过期的KEY均会如此运行, 可方便家庭使用,也方便测试和推广。 相当于20台以下免费。
SX1000 x86网吧版ISO刷机教程
1)逆序选项一般不用勾选, 对于6口工控软路由, 默认接口顺序为: 最左边为LAN, 最右边为WAN, 从左边到右边依次为: LAN、WAN5、WAN4、WAN3、WAN2、WAN。
2)逆序选项勾选后, 对于6口工控软路由, 接口顺序将逆序, 最左边为WAN、最右边为LAN, 从左边到右边依次为WAN、WAN2、WAN3、WAN4、WAN5、LAN。
3)对于6口千兆+2口万兆的B75万兆工控路由, 建议勾选“逆序”选项, 这样可优先使得万兆光口为LAN口。
4)勾选或者取消逆序选项, 必须同步导入授权认证文件(KEY文件), 且必须恢复出厂或者升级固件(建议以升级固件的方式),否则不会生效。
