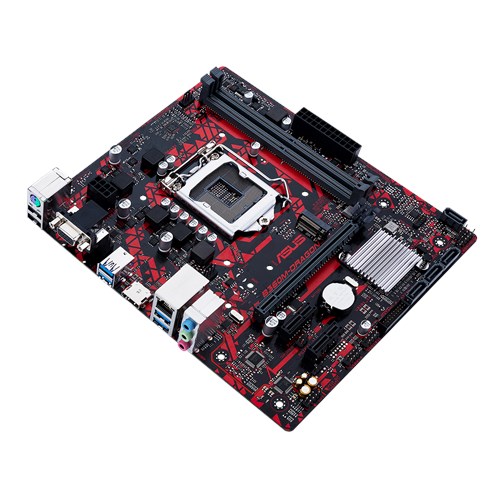

华硕B360M-DRAGON主板

2019年11月1日11:17:03 发表评论 21

英特尔 LGA-1151 mATX 主板配备 LED 灯效,DDR4 2666MHz, 支持 M.2, HDMI, SATA 6Gbps 和 USB 3.1 Gen 1 接口
华硕 OptiMem 内存优化设计: 通过优化不同PCB层的内存信号,以及华硕内存多通道等长设计(T设计),获得更好的内存兼容性和稳定性。
Fan Xpert 智能风扇控制:整机风扇综合控制,辅以GPU温度感应带来酷凉的游戏体验。
5重防护 III:硬件级安全保障,运行更稳定,使用更耐久。
疾速连接:原生 M.2 提供疾速传输速度。
华硕B360M-DRAGON主板
华硕B360M-DRAGON主板
华硕B360M-DRAGON主板

中央处理器

支持英特尔® Socket 1151 插槽 第8代 酷睿™ i7/酷睿™ i5/酷睿™ i3/奔腾®/赛扬® 处理器
支持英特尔® 14 nm 处理器
支持英特尔® Turbo Boost 2.0 技术
*请访问www.asus.com取得处理器支持列表。
* 是否支持 Intel® Turbo Boost 2.0 技术的支持依照处理器类型而不同。

芯片组

支持英特尔® B360

内存

英特尔® B360 芯片
2 x DIMM, 容量可达 32GB, DDR4 2666/2400/2133 MHz Non-ECC, Un-buffered 内存
双通道内存架构
支持Intel® Extreme Memory Profile (XMP) 技术
* 请访问www.asus.com或参考用户手册取得內存合格供应商支持列表(QVL)。
* 所支持的最大内存频率视处理器而定。
** DDR4 2666MHz 及更高内存模块将以高达 2666MHz 运行于第8代英特尔® 六核或更高的处理器。

图形显示

支持英特尔® HD 集成显卡
支持Multi-VGA输出: HDMI/D-Sub 接口
- 支持HDMI 1.4b:显示分辨率可达 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- 支持 D-sub 分辨率可达 1920 x 1200 @ 60 Hz
共享显存可达:1024 MB
支持 Intel® InTru™ 3D, Quick Sync Video, Clear Video HD 技术, Insider™

扩展槽

1 x PCIe 3.0/2.0 x16 扩展卡插槽 (x16 模式, 灰色)
2 x PCIe 3.0/2.0 x1 扩展卡插槽

存储功能(视出货而定)

英特尔® B360 芯片 :
1 x M.2 Socket 3 插槽, ,支持 M key, 2242/2260/2280 类型存储设备(SATA模式 & X4 PCIE 模式)
4 x SATA 6Gb/s 接口 , 灰色,

网络功能

Realtek® RTL8111H, 1 x 千兆网卡
华硕LAN Guard网络安全防护

音效

Realtek® ALC 887 8 声道 高清晰音频编码解码器*
- 支持: 音频接口检测(Jack-detection), 自订前端面板音频插孔功能
音频功能:
- 音频屏蔽技术:高精度模拟/数字分离互不干扰
- 声道分层隔离设计:左、右声道分层布线,带来更好的音频信号质量
- LED个性灯效设计 -音频分割线支持呼吸灯效果
- 高品质日系音频电容:让您享受清晰和高保真的音效。
* 需配合机箱前面板HD Audio模组支持8声道音频输出。

USB 接口

英特尔® B360 芯片组 :
6 x USB 3.1 Gen 1 高达 5Gbps 连接端口 (4 个位于后侧面板, 蓝色, 2 个位于主板中央, Type-A)
英特尔® B360 芯片组 :
6 x USB 2.0/1.1 连接端口 (2 个位于后侧面板, 黑色, 4 个位于主板中央)

其它功能

华硕EPU智能节能处理器 :
- EPU
华硕5重防护III :
- 华硕SafeSlot Core: 高强度安全插槽
- 华硕LANGuard网络安全防护: 网络防静电、防雷击!
- 华硕过压防护 – 电路防护供电设计
- 不锈钢防潮I/O接口 - 相比普通材料提升3倍耐久性
- 华硕DIGI+ 数字供电 - 5 相数字供电设计
ASUS OptiMem 内存优化设计:
- Optimem 内存优化设计(增强 DDR4 稳定性)
华硕功能:
- Ai Charger 充电技术
- AI Suite 3 (智能管家3代)
- PC Cleaner
华硕静音散热解决方案:
- 华硕无风扇设计: 美学散热片
- 华硕风扇达人
华硕EZ DIY:
- 华硕 CrashFree BIOS 3
- 华硕 EZ Flash 3
- 华硕UEFI中文图形化BIOS EZ便捷模式
华硕Q-Design:
- 华硕 Q-Slot
- 华硕 Q-DIMM
板载M.2 (新一代传输技术提供高达32Gb/s数据传输速度)

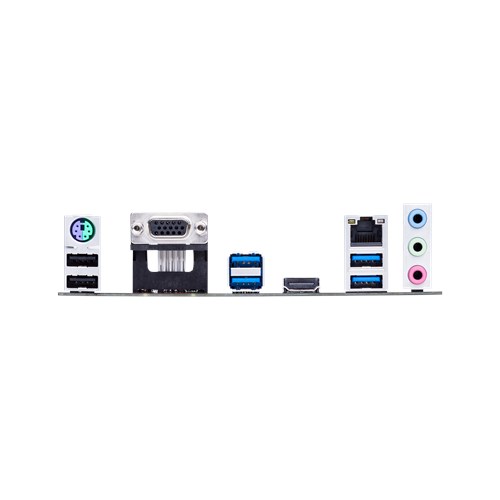

背板 I/O 接口

1 x PS/2 键鼠接口
1 x D-Sub接口
1 x HDMI接口
1 x LAN (RJ45) 接口
4 x USB 3.1 Gen 1 接口(蓝色) Type-A 高达 5Gbps
2 x USB 2.0 接口
1 x 8声道音频接口

内部 I/O 接口

1 x USB 3.1 Gen 1 接口可扩展2 组外接式 USB 3.1 Gen 1 接口 (19-pin)
2 x USB 2.0 接口可扩展4组外接式USB 2.0接口
1 x M.2 Socket 3 插槽,支持 M key, 2242/2260/2280 类型存储设备(SATA 模式& X4 PCIE模式)
4 x SATA 6Gb/s设备连接插座
1 x 中央处理器风扇电源插槽 1 x 4 -pin
1 x 机箱风扇接口 1 x 4 -pin
1 x S/PDIF_Out数字音频连接排针
1 x 24-pin EATX主板电源插槽
1 x 8-pin EATX 12V 电源接口
1 x 前面板音频接口 (AAFP)
1 x 清除CMOS跳线
1 x 系统面板接口
1 x 扬声器接口

配件

使用手册
I/O挡板
2 x SATA 6.0Gb/s数据线
1 x M.2 塑料固定零件

BIOS

128 Mb Flash ROM, UEFI AMI BIOS, PnP,SM BIOS 3.1, ACPI 6.1, 多国语言 BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F6 Qfan Control, F3 收藏夹,历史记录, F12 截屏,以及ASUS DRAM SPD (Serial Presence Detect) 内存信息

操作系统

Windows® 10 64-bit

尺寸规格

mATX 版型结构
8.9 英寸 x 7.3 英寸 ( 22.6 厘米 x 18.5 厘米 )
